近景摄影测量技术给我照片，给您精确的测量结果

Lensphoto远距离应用实测（摄距1500米）

用户：中南水电勘测设计研究院

地点：四川和西藏交界处的得荣县定曲河多级电站选址

此案例的意义在于它证实了Lensphoto近景摄影测量软件的二大优势：

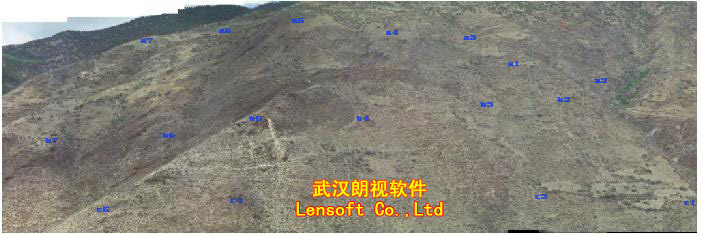

一、外业摄影测量数据采集：拍摄照片和控制点测量。所测区山地面积：宽500余米，高300余米，摄站离被测区域最远距离大于1500米，远景近景之差约500米，如下图：

1、摄影相机型号：Kodak DCS Pro SLR/n，像幅36x24 mm(4500x3000像素)，采用镜头焦距为135mm。
2、控制点布设：共16个标志牌，标志牌尺寸为60cm x 60cm，部分标志牌作为精度检查点。

由于测区高度大于300米，横持相机拍摄，实际像幅高度远小于300米，则分为上，下两个航带,分别进行数据采集。整个测区(上下两个航带)控制点分布图（分为上，中，下三层控制点）。

3、摄站的选择：摄影距离1000至1500余米，在公路边约30米高的山坡上共设3个摄站，根据地形条件摄站间距约取为：85米和100米左右（拍摄规范上为摄距的1/10左右），航带一每个摄站摄取6张影像，共18张影像，航带二每个摄站摄取6张影像，共18张影像，整个测区两条航带共36张影像。

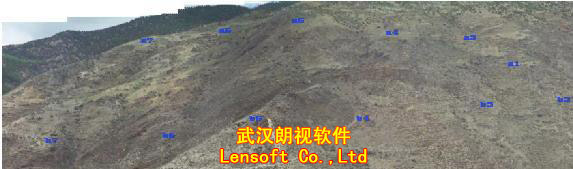

A-航带一全景图：

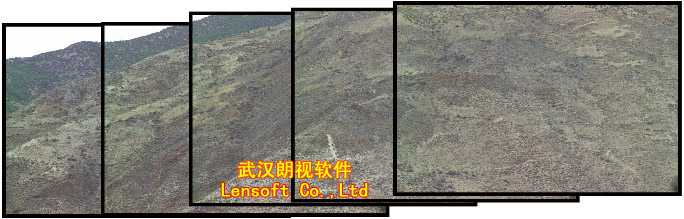

一个摄站拍摄的第一条航带影像，如下图：

经过Lensphoto摄影测量内业处理得到精度报告：

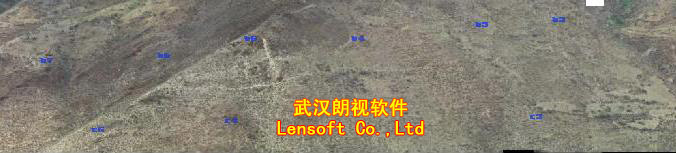

B-航带二全景图：

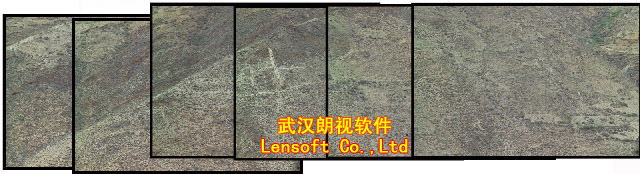

一个摄站拍摄的第二条航带影像，如下图：

精度报告：

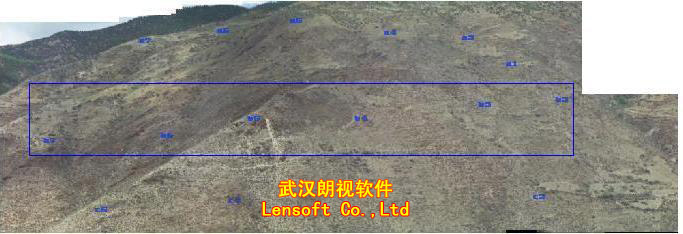

C-航带自动拼接:上下两个航带之间的公共控制点，如下图：

中间一排为控制点，分别为b2、b3、b4、b5、b6、b7，6个控制点！为上与下两个航带之间的公共控制点，见上图蓝色方框内的点；上与下两个航带之间的重叠拍摄影像为50%左右。

航带自动拼接，整体平差后的整体精度报告：

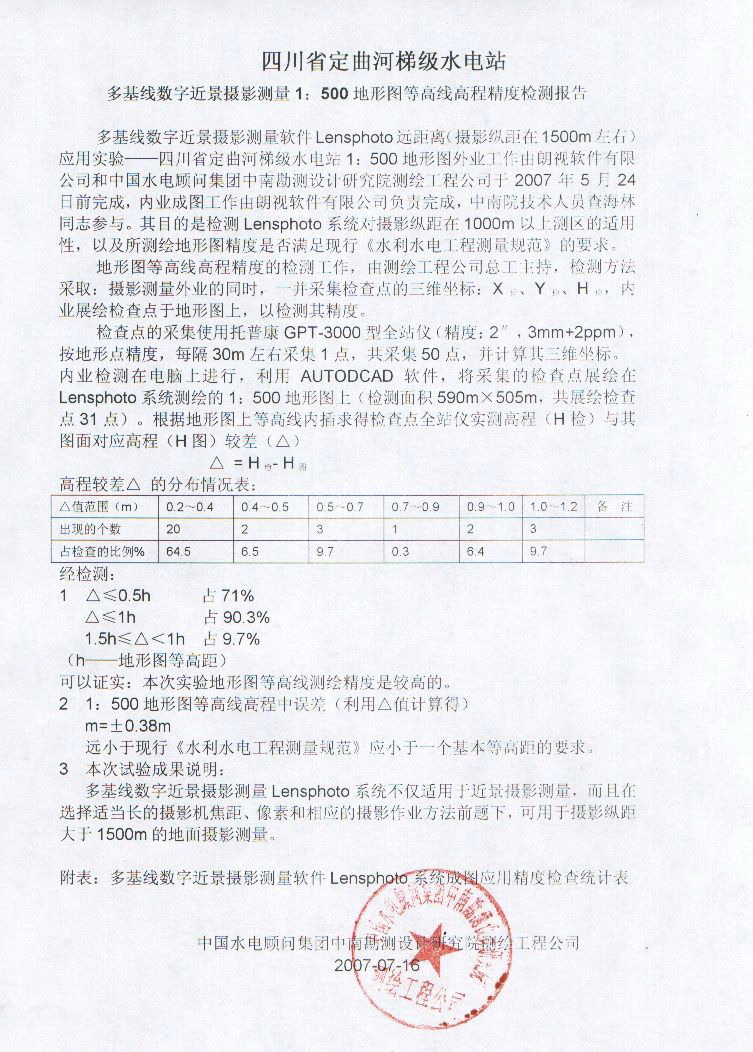

中南水利电力勘测设计院在使用Lensphoto多基线数字近景摄影测量系统对上述测区测量的同时，也用棱镜和全站仪在该测区采集了一批地面点。对Lensphoto最后所成的1：500的线划图进行套合。证实了Lensphoto远距离大比例尺成图测量的可靠。
